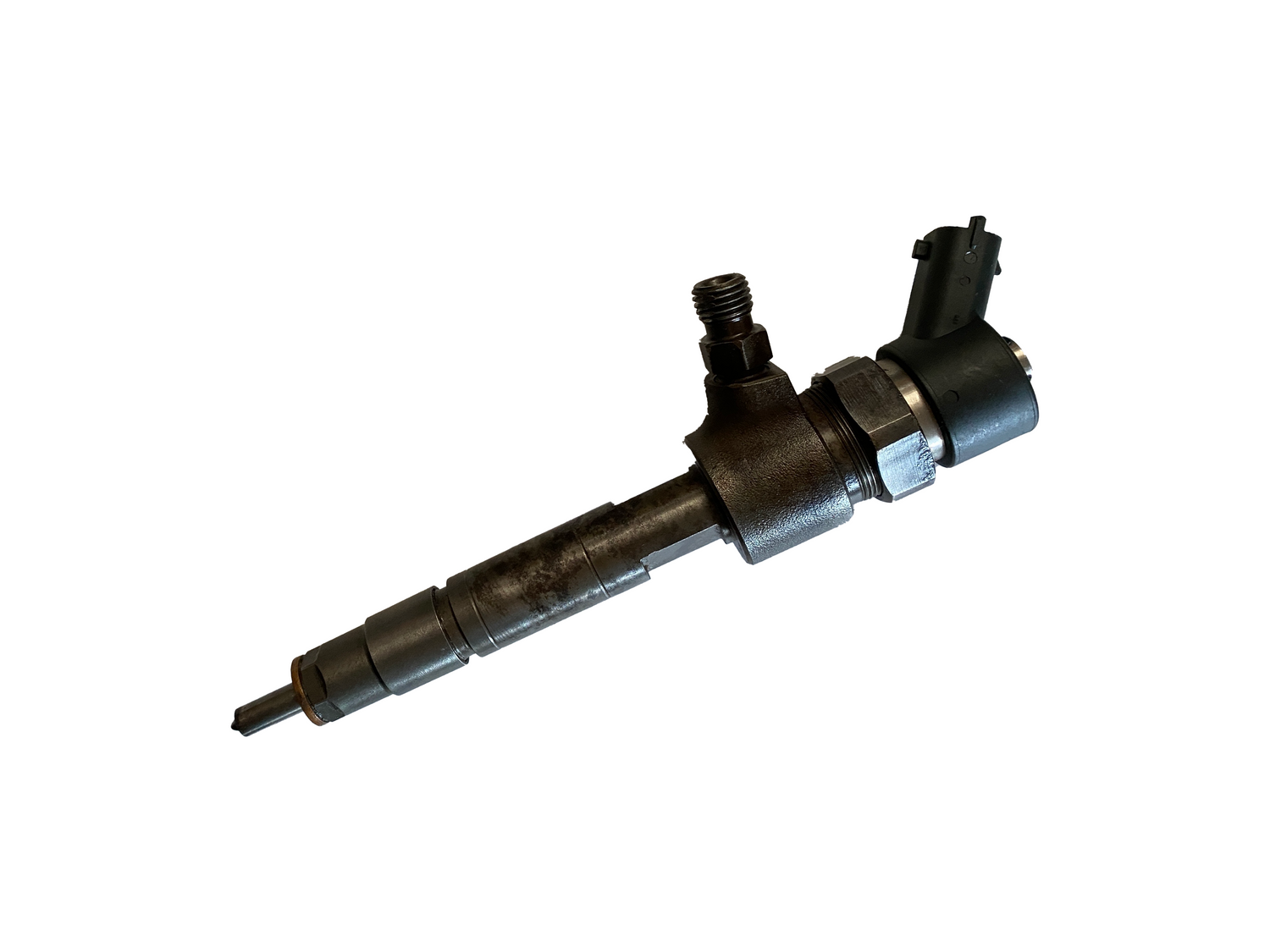

Wtryskiwacz elektromagnetyczny to wtrysk sterowany cewką, czyli elektromagnesem, który otwiera się na impuls prądowy ze sterownika silnika. Dawka paliwa zależy wprost od czasu otwarcia zaworu. Ten typ wtryskiwacza spotkasz zarówno w dieslach common rail pierwszej i drugiej generacji, jak i w silnikach benzynowych MPI oraz GDI. Jest prostszy i tańszy w regeneracji niż piezoelektryczny, choć działa od niego wolniej. Poniżej rozbieramy go na części: budowa, zasada działania, typowe awarie, diagnoza i koszty.
Czym właściwie jest wtryskiwacz elektromagnetyczny?
Wtryskiwacz to element, który podaje paliwo do silnika w ściśle odmierzonych dawkach i w precyzyjnie wybranym momencie.
Elektromagnetyczny (spotkasz też nazwy solenoidowy albo cewkowy) oznacza, że za otwieranie odpowiada elektromagnes: cewka, przez którą sterownik silnika przepuszcza impuls prądu. Pole magnetyczne unosi ruchomy element, paliwo zostaje wtryśnięte, a po zaniku prądu sprężyna wszystko zamyka. Cała inteligencja siedzi w sterowniku – to on decyduje, kiedy i na jak długo otworzyć wtrysk, a dawka paliwa jest wprost proporcjonalna do czasu otwarcia, niezależnie od obrotów silnika.
Ten typ wtryskiwacza przez lata był standardem i wciąż jeździ w milionach aut. W dieslach to wtryskiwacze common rail I i II generacji, pracujące przy ciśnieniach rzędu 1000–2000 barów. W benzynie to zarówno klasyczny wtrysk pośredni MPI, jak i bezpośredni GDI. Nowsze diesle często korzystają już z wtryskiwaczy piezoelektrycznych, ale elektromagnetyczne mają jedną dużą przewagę, o której powiemy przy kosztach: są zwykle w pełni regenerowalne.
Jak zbudowany jest wtryskiwacz elektromagnetyczny?
Wersja dieslowska (common rail, wg konstrukcji Boscha) składa się z trzech głównych zespołów: rozpylacza otworkowego, zaworu kulkowego otwieranego elektromagnesem i zamykanego sprężyną powrotną oraz hydraulicznego układu wspomagającego otwieranie, w którym płynem roboczym jest samo paliwo. To ważny niuans: przy tak wysokich ciśnieniach cewka nie byłaby w stanie bezpośrednio unieść iglicy, więc robi to hydraulika, a elektromagnes tylko nią steruje.
Idąc od góry do dołu, w środku znajdziesz:
- króciec przelewu paliwa i złącze elektryczne,
- cewkę elektromagnetyczną z kotwicą i kulką zaworu,
- komorę sterującą z dławikami dopływu i odpływu,
- tłoczek sterujący,
- kanał dopływu paliwa pod wysokim ciśnieniem,
- iglicę rozpylacza ze sprężyną powrotną i sam rozpylacz.
Wariant benzynowy jest wyraźnie prostszy, bo pracuje przy dużo niższych ciśnieniach. Składa się z korpusu, złącza elektrycznego, dwóch oringów, cewki, kotwicy elektromagnesu, sprężyny powrotnej oraz iglicy z końcówką i siatki filtracyjnej na wejściu. Tutaj iglica bezpośrednio otwiera i zamyka wylot rozpylacza – bez pośrednictwa hydrauliki. Końcówki bywają jedno-, dwu- i wielootworowe albo czopikowe, a od ich stanu w dużej mierze zależy jakość rozpylenia paliwa.
Jak działa wtryskiwacz elektromagnetyczny krok po kroku?
W dieslu common rail cykl wygląda tak. Sterownik silnika (ECU) wysyła impuls prądowy do cewki. Powstałe pole magnetyczne unosi kotwicę z kulką i otwiera zawór odpływu z komory sterującej. Ciśnienie w komorze gwałtownie spada, a ponieważ od dołu na iglicę wciąż działa pełne ciśnienie z szyny, iglica unosi się i następuje wtrysk. Gdy prąd zanika, sprężyna dociska kulkę z powrotem, zawór odpływu się zamyka, ciśnienia po obu stronach wyrównują się i iglica zamyka rozpylacz. Całość trwa ułamki milisekund, a w jednym cyklu pracy silnika może wystąpić kilka wtrysków – na przykład niewielka dawka pilotażowa, która wycisza spalanie, i zaraz po niej dawka główna.
W silniku benzynowym schemat jest prostszy, ale idea ta sama. Impuls z ECU zasila cewkę, pole magnetyczne unosi kotwicę razem z iglicą, stożkowa końcówka odsłania wylot rozpylacza i paliwo zostaje wtryśnięte. Po przerwaniu zasilania sprężyna domyka iglicę. Instalacja pracuje na zwykłym napięciu pokładowym około 12 V, co odróżnia ten układ od piezoelektrycznych, wymagających znacznie wyższych napięć.
Za co wtryskiwacze odpowiadają w silniku?
Od pracy wtryskiwaczy zależy niemal wszystko, co czujesz zza kierownicy. To one decydują o precyzji dawkowania, jakości rozpylenia i momencie podania paliwa – a więc o spalaniu, osiągach, kulturze pracy, zużyciu paliwa i emisji spalin. Dobrze rozpylone paliwo spala się szybko i czysto; paliwo podane strugą zamiast mgiełki spala się częściowo, zostawia sadzę i nagar, a resztki spływają po ściankach cylindra. Dlatego nawet niewielkie zużycie lub zabrudzenie końcówki potrafi zauważalnie pogorszyć pracę całego silnika, zanim jeszcze pojawi się jakikolwiek błąd w diagnostyce.
Czym różni się wtryskiwacz elektromagnetyczny od piezoelektrycznego?
Obie konstrukcje robią to samo, ale innym mechanizmem. W piezo zamiast cewki pracuje pakiet kryształów, które zmieniają wymiar pod napięciem – to pozwala otwierać wtrysk szybciej i precyzyjniej, ale wymaga wysokiego napięcia i komplikuje naprawę. Najważniejsze różnice zebraliśmy w tabeli.
|
Cecha |
Elektromagnetyczny |
Piezoelektryczny |
|---|---|---|
|
Element sterujący |
cewka + kotwica (elektromagnes) |
pakiet kryształów piezoelektrycznych |
|
Napięcie sterowania |
ok. 12 V (instalacja auta) |
wysokie, nawet do ok. 160 V |
|
Szybkość i liczba wtrysków |
wolniejszy |
szybszy; do 5 (Delphi do 7) wtrysków na cykl |
|
Kultura pracy i precyzja |
dobra |
wyższa, cichsza praca |
|
Generacja common rail |
I i II generacja |
III generacja |
|
Regeneracja |
zwykle w pełni regenerowalny, taniej |
trudniejsza, czasem niemożliwa, drożej |
Z punktu widzenia portfela najważniejsza jest ostatnia linijka: elektromagnetyki (Bosch, Delphi) są zazwyczaj w pełni regenerowalne, więc ich naprawa kosztuje wyraźnie mniej niż w przypadku piezo. To jeden z powodów, dla których starsze diesle z CR I/II generacji wciąż uchodzą za tańsze w utrzymaniu.
Jakie awarie najczęściej dotykają wtryskiwacze elektromagnetyczne?
Wtryskiwacz pracuje w ekstremalnych warunkach: wysokie ciśnienie, wysoka temperatura i miliony cykli otwarcia. Większość problemów zaczyna się jednak nie od mechaniki, tylko od paliwa i osadów.
- Osady i zakoksowanie rozpylacza – główna przyczyna problemów. Zła jakość paliwa i zanieczyszczenia zarastają otworki rozpylacza, psując kształt strugi i jakość rozpylenia.
- Zużycie końcówki rozpylacza – wtrysk zaczyna „lać”, czyli podawać za dużo paliwa nieprecyzyjną strugą.
- Nieszczelność i zbyt duży przelew – zużyty zaworek sterujący sprawia, że wtrysk oddaje za dużo paliwa na przelew; to klasyka w dieslach CR.
- Awaria cewki lub obwodu elektrycznego – wtrysk nie otwiera się wcale albo otwiera się błędnie.
- Zapieczenie wtryskiwacza w głowicy – nie psuje samego wtrysku, ale potrafi zamienić demontaż w wielogodzinną walkę z ryzykiem urwania korpusu.
- Uszkodzenia mechaniczne (pęknięcia) – w tym przypadku regeneracja jest niemożliwa i pozostaje wymiana.
Po czym poznać, że wtryskiwacz zaczyna szwankować?
Objawy narastają stopniowo i łatwo je zrzucić na „gorsze paliwo” albo „taki urok diesla”. Tymczasem im wcześniej je wychwycisz, tym większa szansa, że skończy się na czyszczeniu, a nie regeneracji. Najbardziej typowy zestaw to trudny rozruch (zarówno na zimno, jak i na ciepło), nierówna praca silnika z falowaniem obrotów, szarpanie przy przyspieszaniu i gaśnięcie na biegu jałowym.
Do tego dochodzi spadek mocy, głośniejsza, metaliczna praca, wyraźny wzrost spalania oraz dym z wydechu: czarny oznacza zbyt bogatą mieszankę, biały – paliwo niedopalone. Ostatnim sygnałem bywa kontrolka Check Engine z kodem usterki wtrysku. Pełną listę sygnałów, które powinny zapalić lampkę ostrzegawczą w głowie, zebraliśmy we wpisie o objawach uszkodzonych wtryskiwaczy.
Jak sprawdzić wtryskiwacze, zanim zapadnie decyzja o naprawie?
Diagnostykę zaczyna się od najprostszych kroków. Pierwszym sygnałem bywa kontrolka i kod usterki odczytany testerem – warto też zajrzeć w korekty wtryskiwaczy, czyli wartości, którymi sterownik próbuje wyrównywać różnice między poszczególnymi wtryskami. Mocno odstająca korekta na jednym cylindrze to jasny trop.
W dieslach klasyką jest test przelewowy: sprawdza się, ile paliwa każdy wtryskiwacz oddaje na przelew. Jeśli któryś oddaje wyraźnie więcej od pozostałych, jest nieszczelny. Ostatecznym potwierdzeniem jest demontaż i badanie na stole probierczym – test rozpylenia, porównanie dawek, ciśnienie otwarcia i pomiar obwodu elektrycznego. Dopiero taki komplet danych pozwala uczciwie zdecydować: czyścić, regenerować czy wymieniać. O dostępnych metodach i ich cenach piszemy szerzej w poradniku czyszczenie wtryskiwaczy – którą metodę wybrać.
Czym grozi jazda z uszkodzonym wtryskiwaczem?
Dłuższa jazda z uszkodzonym wtryskiem to proszenie się o kłopoty znacznie droższe niż sama regeneracja. Usterka jednego wtryskiwacza obciąża pozostałe, a nadmiar paliwa w cylindrze grozi przegrzaniem i stopieniem tłoka – dosłownie wypaleniem w nim dziury – oraz uszkodzeniem turbosprężarki i przyspieszonym zapychaniem DPF.
Jest też drugi, cichszy mechanizm. Nieszczelny wtrysk, który „leje”, sprawia, że paliwo spływa po ściankach cylindra do miski olejowej i rozcieńcza olej silnikowy. Rozcieńczony olej gorzej smaruje, a stąd już prosta droga do przyspieszonego zużycia, w skrajnym przypadku do zatarcia i remontu silnika. Dlatego przy wyraźnych objawach nie warto „dojeżdżać do końca miesiąca” – lepiej zdiagnozować sprawę od razu.
Ile kosztuje regeneracja, a ile wymiana wtryskiwaczy?
Dobra wiadomość: elektromagnetyki są zwykle w pełni regenerowalne, więc rachunek jest łagodniejszy niż przy piezo. Producenci diesli często zalecają przegląd lub regenerację wtryskiwaczy mniej więcej co 40 tys. km. Poniżej orientacyjne ceny z polskiego rynku (2025).
|
Pozycja |
Diesel common rail (elektromagnetyczny) |
Benzyna |
|---|---|---|
|
Regeneracja – 1 szt. |
250–600 zł |
100–300 zł |
|
Regeneracja – komplet (4 szt.) |
1000–2400 zł |
400–1200 zł |
|
Nowy wtryskiwacz – 1 szt. |
800–2500 zł (piezo 3000–4000 zł) |
300–1000 zł |
|
Dodatkowo |
demontaż i montaż 200–600 zł; diagnostyka i testy 100–250 zł |
demontaż i montaż 150–400 zł, diagnostyka i testy 80–150 zł |
Wniosek nasuwa się sam: regeneracja elektromagnetyka to ułamek ceny nowego wtryskiwacza, a przy czterech sztukach różnica robi się liczona w tysiącach złotych. Warunek jest jeden – uszkodzenie nie może być mechaniczne (pęknięty korpus dyskwalifikuje regenerację).
Jak dbać o wtryskiwacze, żeby służyły jak najdłużej?
Wtryskiwacze nie wymagają wiele, ale kilku zasad warto pilnować konsekwentnie – wszystkie sprowadzają się do jednego: czystego, dobrego paliwa.
- Tankuj paliwo dobrej jakości – to zanieczyszczenia i słabe paliwo odpowiadają za większość osadów.
- Wymieniaj filtr paliwa zgodnie z harmonogramem – to on chroni precyzyjne elementy wtrysku przed drobinami.
- Nie jeźdź nagminnie „na oparach” – paliwo chłodzi i smaruje wtryskiwacze, a z dna baku zasysasz osady.
- Reaguj na pierwsze objawy – falowanie obrotów czy trudny rozruch to sygnał do działania, nie do przyzwyczajenia się.
- Stosuj profilaktycznie dodatki czyszczące – regularnie, zanim osady zdążą się utrwalić. Praktyczne wskazówki znajdziesz we wpisach o tym, jak zadbać o wtryskiwacze diesla oraz jak czyścić wtryskiwacze benzynowe.
Jak preparaty TEC 2000 mogą pomóc?
Dodatki do paliwa czyszczą osady i poprawiają atomizację, ale nie naprawią awarii mechanicznej ani elektrycznej. Zużytego rozpylacza, padłej cewki czy nieszczelnego zaworka żadna chemia nie cofnie – to zadanie dla regeneracji. Dodatki działają tam, gdzie problemem są osady: profilaktycznie i przy lekkim zabrudzeniu, zanim wtrysk zacznie realnie domagać się warsztatu.
Ponieważ wtryskiwacze elektromagnetyczne pracują w obu typach silników, dobór jest prosty. W dieslu profilaktycznie do baku sprawdza się TEC 2000 Diesel System Cleaner, a przy mocniejszym zabrudzeniu dysz – TEC 2000 Diesel Injector Cleaner. W benzynie analogicznie: na co dzień TEC 2000 Fuel System Cleaner, a interwencyjnie TEC 2000 Fuel Injector Cleaner. Wszystkie preparaty znajdziesz w kategorii czyszczenie wtrysków. Stosowane regularnie pomagają utrzymać czyste rozpylacze i dobrą atomizację paliwa – czyli dokładnie te parametry, od których zaczyna się większość problemów z wtryskami.
FAQ
Czym jest wtryskiwacz elektromagnetyczny?
To wtryskiwacz sterowany cewką (elektromagnesem), otwierany impulsem prądowym ze sterownika silnika. Dawka paliwa zależy od czasu otwarcia zaworu. Występuje w dieslach common rail I i II generacji oraz w silnikach benzynowych MPI i GDI.
Jak działa wtryskiwacz elektromagnetyczny?
Impuls z ECU zasila cewkę, pole magnetyczne unosi kotwicę i otwiera zawór. W dieslu spadek ciśnienia w komorze sterującej unosi iglicę i następuje wtrysk; w benzynie iglica otwiera rozpylacz bezpośrednio. Po zaniku prądu sprężyna wszystko zamyka.
Czym różni się wtryskiwacz elektromagnetyczny od piezoelektrycznego?
Elektromagnetyczny steruje cewką na ok. 12 V i jest wolniejszy, ale zwykle w pełni regenerowalny. Piezo używa kryształów zasilanych napięciem do ok. 160 V, jest szybszy i precyzyjniejszy (do 5–7 wtrysków na cykl), ale droższy w naprawie.
Po czym poznać uszkodzony wtryskiwacz?
Typowe objawy to trudny rozruch, nierówna praca i falowanie obrotów, szarpanie, spadek mocy, wyższe spalanie, czarny lub biały dym oraz kontrolka Check Engine z kodem usterki wtrysku.
Czy można jeździć z uszkodzonym wtryskiwaczem?
Nie zaleca się dłuższej jazdy. Nadmiar paliwa grozi stopieniem tłoka, uszkodzeniem turbosprężarki i zapchaniem DPF, a lejący wtrysk rozcieńcza olej silnikowy, co w skrajności kończy się zatarciem.
Ile kosztuje regeneracja wtryskiwaczy elektromagnetycznych?
W dieslu common rail około 250–600 zł za sztukę (komplet 1000–2400 zł), w benzynie 100–300 zł za sztukę. Do tego demontaż i montaż 200–600 zł oraz diagnostyka 100–250 zł. Ceny orientacyjne z rynku 2025.
Czy dodatek do paliwa wyczyści wtryskiwacze?
Pomaga usunąć osady i poprawić atomizację, jeśli problemem jest zabrudzenie – działa profilaktycznie i przy lekkich objawach. Nie naprawi natomiast zużytego rozpylacza, uszkodzonej cewki ani nieszczelnego zaworka; wtedy potrzebna jest regeneracja.
